GCB010 |
U |
Fermette. |
127.622,19F CFA |
|

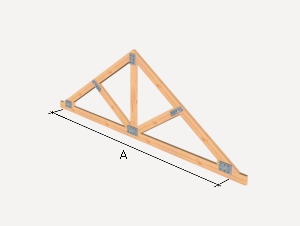

Fermette de 4 m de portée, pente 10%, constituée de pièces en bois scié de pin sylvestre (Pinus sylvestris), classe résistante C18, protection du bois avec une classe de pénétration NP2; connexions avec éléments métalliques d'assemblage et d'appui, d'acier; séparation entre fermes de 0,40 à 1,20 m. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07mee030aia |
Fermette constituée de pièces de 4x14 cm de section et assemblages à l'aide de éléments métalliques; de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, pour une portée de 4 m et une pente de 10 %, classe résistante C18 selon NF EN 338 et NF EN 1912, protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1. |
1,000 |
U |
29.627,85 |
29.627,85 |
|
mt07mee011a |
Éléments d'acier avec protection Fe/Zn 12c face à la corrosion, pour l'assemblage de structures en bois |
30,000 |
kg |
2.838,59 |
85.157,70 |
|
mo048 |
Compagnon professionnel III/CP2 charpentier bois. |
4,788 |
h |
1.413,68 |
6.768,70 |
|
mo095 |
Ouvrier professionnel II/OP charpentier bois. |
3,990 |
h |
893,62 |
3.565,54 |
|
Coûts directs complémentaires |
2,000 |
% |
125.119,79 |
2.502,40 |
|
|
Coût d'entretien décennal: 17.867,11F CFA les 10 premières années. |
Montant total HT: |
127.622,19 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GCB010: FERMETTE. MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE. On évitera le contact direct du bois avec le ciment et la chaux. CLAUSES TECHNIQUES Fermette de 4 m de portée, pente 10%, constituée de pièces de 4x14 cm de section de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, classe résistante C18 selon NF EN 338 et NF EN 1912, protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1; connexions avec éléments métalliques d'assemblage et d'appui, d'acier avec protection Fe/Zn 12c face à la corrosion; séparation entre fermes de 0,40 à 1,20 m. Comprend les découpes, les entailles pour un assemblage correct, le nivellement et la mise en place des éléments d'attache et de renfort. Travaillée en atelier et montée in situ. CRITÈRE POUR LE MÉTRÉ Nombre d'unités prévues, comprenant dans son ensemble tous les éléments qui les forment (poinçon, arbalétriers, entraits, accessoires d'assemblage, etc.), selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. Le contenu en humidité du bois sera celui de l'équilibre hygroscopique avant son utilisation sur chantier. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation et marquage des axes d'appui en tête d'un mur ou d'un poteau. Préparation de la surface d'appui. Transport et présentation de la ferme. Mise en place et nivellement. Connexion de la ferme et de sa base d'appui. CLAUSES DE FINALISATION. L'ensemble sera stable et transmettra correctement les charges à la structure. La finition superficielle sera adaptée au traitement postérieur de protection. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet. Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus. |
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 04 05 |
Fer et acier. |
0,750 |
0,357 |
|
Déchets générés: |
0,750 |
0,357 |
|
|
15 01 01 |
Emballages en papier en en carton. |
3,585 |
4,780 |
|
Emballages: |
3,585 |
4,780 |
|
|
Total déchets: |
4,335 |
5,137 |
