RTB020

U

Remplacement d'une chaudière de chauffage par une chaudière à biomasse "HERZ", pour la combustion de plaquettes de bois.

60.025.728,58F CFA

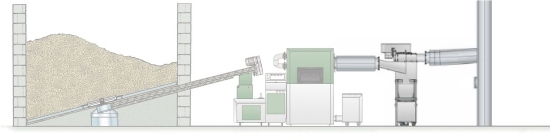

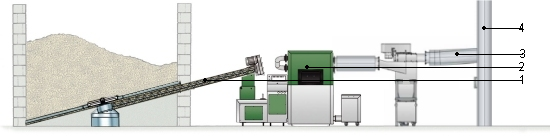

Réhabilitation énergétique d'un bâtiment via le remplacement de la chaudière ou du groupe thermique existant, de 30 kW de puissance calorifique, par chaudière pour la combustion de plaquettes, puissance nominale de 54 à 220 kW, modèle Biomatic 220 BioControl "HERZ", avec un système d'alimentation de plaquettes, pour une chaudière à biomasse de série Biomatic BioControl, composé d'extracteur rotatif pour plaquettes, formé de disque rotatif, de 4 m de diamètre, avec lames, moteur pour alimentation triphasée à 400 V, transporteur sans fin hélicoïdal de 2 m de longueur et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", et conduit pour l'évacuation des produits de la combustion, qui relie la chaudière à la cheminée existante, démontage préalable de la chaudière ou du groupe thermique avec des moyens manuels et mécaniques et charge mécanique du matériau démonté dans le camion ou la benne.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt38cbh010gg

Chaudière pour la combustion de plaquettes, puissance nominale de 54 à 220 kW, modèle Biomatic 220 BioControl "HERZ", avec corps en acier soudé et testé à pression, de 1803x1066x1948 mm, isolation intérieure de 80 mm d'épaisseur, chambre de combustion avec système automatique de nettoyage du brûleur par plateau vibratoire, échangeur de chaleur à tubes verticaux avec mécanisme de nettoyage automatique, système de ramassage et d'extraction des cendres du module de combustion, système motorisé avec bande de récupération et réservoir de capacité 240 l, contrôle de la combustion par sonde Lambda intégrée, système de commande intégré BioControl 3000, pour le contrôle de l'accumulateur d'E.C.S. et du réservoir d'inertie.

1,000

U

40.418.179,64

40.418.179,64

mt38cbh015f

Système de dépuration des gaz provenant de la combustion, avec isolation incorporée, formé de plusieurs cyclones axiaux connectés en parallèle, avec connexions antivibration, pour chaudière à biomasse Biomatic BioControl "HERZ".

1,000

U

5.392.811,57

5.392.811,57

mt38cbh085q

Système d'élévation de la température de retour au-dessus de 55°C, composé de vanne de régulation et pompe de circulation modèle TOP S40/10, pour éviter les condensations et les dépositions de suie à l'intérieur de la chaudière, "HERZ".

1,000

U

1.960.235,04

1.960.235,04

mt38cbh100i

Mise en fonctionnement et réalisation dans le maniement de chaudière à biomasse Biomatic BioControl "HERZ".

1,000

U

837.213,79

837.213,79

mt38cbh050f

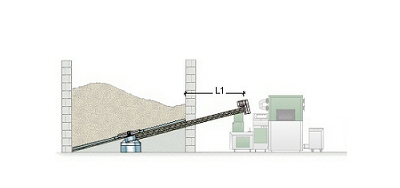

Extracteur rotatif pour plaquettes, formé de disque rotatif, de 4 m de diamètre, avec lames, moteur pour alimentation triphasée à 400 V, transporteur sans fin hélicoïdal de 2 m de longueur et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", pour système d'alimentation de chaudière à biomasse Biomatic BioControl "HERZ".

1,000

U

8.335.569,92

8.335.569,92

mq04cag010a

Camion grue de jusqu'à 6 t.

1,362

h

22.576,20

30.748,78

mo002

Compagnon professionnel III/CP2 chauffagiste.

66,554

h

1.496,49

99.597,40

mo094

Ouvrier professionnel II/OP chauffagiste.

66,554

h

898,83

59.820,73

mo104

Ouvrier d'exécution I/OE1 construction.

0,628

h

852,35

535,28

Moyens auxiliaires

2,000

%

57.134.712,15

1.142.694,24

Coûts indirects

3,000

%

58.277.406,39

1.748.322,19

Coût d'entretien décennal: 27.011.577,86F CFA les 10 premières années.

Montant total HT:

60.025.728,58

UNITÉ D'OUVRAGE RTB020: REMPLACEMENT D'UNE CHAUDIÈRE DE CHAUFFAGE PAR UNE CHAUDIÈRE À BIOMASSE "HERZ", POUR LA COMBUSTION DE PLAQUETTES DE BOIS.

CLAUSES TECHNIQUES

Réhabilitation énergétique du bâtiment via le remplacement d'une chaudière ou d'un groupe thermique existant, de 30 kW de puissance calorifique, par chaudière pour la combustion de plaquettes, puissance nominale de 54 à 220 kW, modèle Biomatic 220 BioControl "HERZ", avec corps en acier soudé et testé à pression, de 1803x1066x1948 mm, isolation intérieure de 80 mm d'épaisseur, chambre de combustion avec système automatique de nettoyage du brûleur par plateau vibratoire, échangeur de chaleur à tubes verticaux avec mécanisme de nettoyage automatique, système de ramassage et d'extraction des cendres du module de combustion, système motorisé avec bande de récupération et réservoir de capacité 240 l, contrôle de la combustion par sonde Lambda intégrée, système de commande intégré BioControl 3000, pour le contrôle de l'accumulateur d'E.C.S. et du réservoir d'inertie, avec un système d'alimentation de plaquettes, pour une chaudière à biomasse de série Biomatic BioControl, composée d'extracteur rotatif pour plaquettes, formé de disque rotatif, de 4 m de diamètre, avec lames, moteur pour alimentation triphasée à 400 V, transporteur sans fin hélicoïdal de 2 m de longueur et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", et d'un conduit pour l'évacuation des produits de la combustion, qui relie la chaudière à la cheminée existante. Comprend le démontage de la chaudière ou du groupe thermique existant, avec des moyens manuels et mécaniques, la déconnexion préalable des réseaux d'approvisionnement et d'évacuation et l'obturation des conduites connectées aux éléments; le démontage des accessoires, des supports de fixation et du socle métallique d'appui, s'il y en a un, le nettoyage des restes, le retrait et la charge mécanique dans le camion ou la benne. Totalement montée, connectée et mise en marche par l'entreprise installatrice pour la vérification de son bon fonctionnement.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Tous les éléments seront protégés des coups, des matériaux agressifs, de l'humidité et de la saleté.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

15 01 01

Emballages en papier en en carton.

3,263

4,351

17 02 01

Bois.

3,701

3,365

Emballages:

6,964

7,715
