À quoi correspondent ces prix?
icq_pellets
Groupe commercial
herz

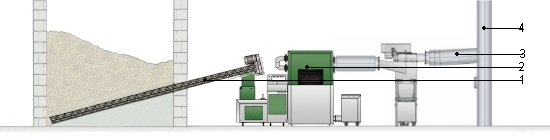

ztb_020_esq
1:
Système d'alimentation.
2:
Chaudière à biomasse.
3:
Conduit d'évacuation.
4:
Cheminée.
Chaudière existante
Cheminée
Nouvelle chaudière
Démontage
Chaudière ou groupe thermique
Électrique
Puissance calorifique maximale (kW)
dic_020_electrico
Moyens
Manuels et mécaniques
Charge
Mécanique
L'installation thermique à rénover dispose d'une cheminée d'évacuation vers la toiture, qui sera utilisée si elle est adaptée à la nouvelle chaudière et conforme aux conditions établies dans la réglementation en vigueur

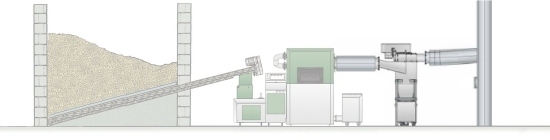

ztb_herz_conex_p
Groupe commercial
herz
Remarque: Il est recommandé d'utiliser un réservoir d'inertie (non inclus dans ce prix), notamment pour de grandes installations. Le réservoir réduit le nombre d'allumages de la chaudière, assure un arrêt uniforme de chaleur et garantit de meilleures conditions de travail en augmentant le rendement de l'installation.
Chaudière à biomasse
Système d'alimentation en granulés
Système d'alimentation

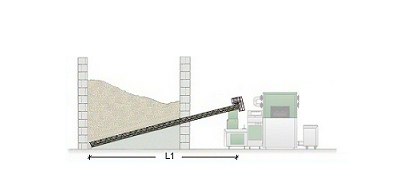

icq_biomatic_p_1
Longueur de l'extracteur (m)
icq_sinfin_pellets
Longueur "L1" (m)
img_ampliar img_oculmenu Exportation: Cliquer-glisser BC3 sur 'CypeDQE' ou un autre logiciel de métrés et budgets.   Ouvrir ce contenu dans 'Excel'   Ouvrir ce contenu dans 'Excel 2007 (Office Open XML)'

RTB030

U

Remplacement de la chaudière de chauffage par une chaudière à biomasse "HERZ", pour la combustion de granulés.



57.097.088,57F CFA

Réhabilitation énergétique d'un bâtiment par le remplacement de la chaudière ou du groupe thermique existant, de 30 kW de puissance calorifique, par chaudière pour la combustion de granulés, puissance nominale de 54 à 220 kW, modèle Biomatic 220 BioControl "HERZ", avec un système d'alimentation de granulés, pour une chaudière à biomasse de série Biomatic BioControl, composé d'extracteur pour granulés, formé de transporteur sans fin hélicoïdal, de 4 m de longueur, moteur d'actionnement de 0,55 kW, et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", extracteur pour granulés, formé de transporteur sans fin hélicoïdal, de 4 m de longueur, moteur d'actionnement de 0,55 kW, et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", 1 m d'élargissement de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U" et conduit pour l'évacuation des produits de la combustion, qui relie la chaudière à la cheminée existante; démontage préalable de la chaudière ou du groupe thermique avec des moyens manuels et mécaniques et charge mécanique du matériau démonté dans le camion ou la benne.



Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt38cbh011gg

Chaudière pour la combustion de granulés, puissance nominale de 54 à 220 kW, modèle Biomatic 220 BioControl "HERZ", avec corps en acier soudé et testé à pression, de 1803x1066x1948 mm, isolation intérieure de 80 mm d'épaisseur, chambre de combustion avec système automatique de nettoyage du brûleur par plateau vibratoire, échangeur de chaleur à tubes verticaux avec mécanisme de nettoyage automatique, système de ramassage et d'extraction des cendres du module de combustion, système motorisé avec bande de récupération et réservoir de capacité 240 l, contrôle de la combustion par sonde Lambda intégrée, système de commande intégré BioControl 3000, pour le contrôle de l'accumulateur d'E.C.S. et du réservoir d'inertie.

1,000

U

40.880.090,69

40.880.090,69

mt38cbh015f

Système de dépuration des gaz provenant de la combustion, avec isolation incorporée, formé de plusieurs cyclones axiaux connectés en parallèle, avec connexions antivibration, pour chaudière à biomasse Biomatic BioControl "HERZ".

1,000

U

5.392.811,57

5.392.811,57

mt38cbh085q

Système d'élévation de la température de retour au-dessus de 55°C, composé de vanne de régulation et pompe de circulation modèle TOP S40/10, pour éviter les condensations et les dépositions de suie à l'intérieur de la chaudière, "HERZ".

1,000

U

1.960.235,04

1.960.235,04

mt38cbh100i

Mise en fonctionnement et réalisation dans le maniement de chaudière à biomasse Biomatic BioControl "HERZ".

1,000

U

837.213,79

837.213,79

mt38cbh051d

Extracteur pour granulés, formé de transporteur sans fin hélicoïdal, de 4 m de longueur, moteur d'actionnement de 0,55 kW, et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", pour système d'alimentation de chaudière à biomasse Biomatic BioControl "HERZ".

1,000

U

4.496.896,58

4.496.896,58

mt38cbh058b

Élargissement de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", pour système d'alimentation de chaudière à biomasse Biomatic BioControl "HERZ".

1,000

m

607.220,57

607.220,57

mq04cag010a

Camion grue de jusqu'à 6 t.

1,362

h

22.576,20

30.748,78

mo002

Compagnon professionnel III/CP2 chauffagiste.

59,020

h

1.496,49

88.322,84

mo094

Ouvrier professionnel II/OP chauffagiste.

59,020

h

898,83

53.048,95

mo104

Ouvrier d'exécution I/OE1 construction.

0,628

h

852,35

535,28



Moyens auxiliaires

2,000

%

54.347.124,09

1.086.942,48



Coûts indirects

3,000

%

55.434.066,57

1.663.022,00

Coût d'entretien décennal: 25.693.689,86F CFA les 10 premières années.



Montant total HT:

57.097.088,57



Cahier des charges

UNITÉ D'OUVRAGE RTB030: REMPLACEMENT DE LA CHAUDIÈRE DE CHAUFFAGE PAR UNE CHAUDIÈRE À BIOMASSE "HERZ", POUR LA COMBUSTION DE GRANULÉS.


CLAUSES TECHNIQUES

Réhabilitation énergétique du bâtiment via la substitution d'une chaudière ou d'un groupe thermique existant, de 30 kW de puissance calorifique, par chaudière pour la combustion de granulés, puissance nominale de 54 à 220 kW, modèle Biomatic 220 BioControl "HERZ", avec corps en acier soudé et testé à pression, de 1803x1066x1948 mm, isolation intérieure de 80 mm d'épaisseur, chambre de combustion avec système automatique de nettoyage du brûleur par plateau vibratoire, échangeur de chaleur à tubes verticaux avec mécanisme de nettoyage automatique, système de ramassage et d'extraction des cendres du module de combustion, système motorisé avec bande de récupération et réservoir de capacité 240 l, contrôle de la combustion par sonde Lambda intégrée, système de commande intégré BioControl 3000, pour le contrôle de l'accumulateur d'E.C.S. et du réservoir d'inertie, avec un système d'alimentation de granulés, pour une chaudière à biomasse de série Biomatic BioControl, composé d'extracteur pour granulés, formé de transporteur sans fin hélicoïdal, de 4 m de longueur, moteur d'actionnement de 0,55 kW, et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", extracteur pour granulés, formé de transporteur sans fin hélicoïdal, de 4 m de longueur, moteur d'actionnement de 0,55 kW, et 1 m de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U", 1 m d'élargissement de transporteur sans fin fermé hélicoïdal, avec tôle d'acier en "U" et conduit pour l'évacuation des produits de la combustion, qui relie la chaudière à la cheminée existante. Comprend le démontage de la chaudière ou du groupe thermique existant, avec des moyens manuels et mécaniques, la déconnexion préalable des réseaux d'approvisionnement et d'évacuation et l'obturation des conduites connectées aux éléments; démontage des accessoires, des supports de fixation et de l'éventuel socle métallique d'appui, le nettoyage des restes, le retrait et la charge mécanique dans le camion ou la benne. Totalement montée, connectée et mise en marche par l'entreprise installatrice pour la vérification de son bon fonctionnement.


CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.


CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


DE L'ÉLÉMENT PORTEUR.

On vérifiera que son emplacement correspond à celui du Projet et que la zone de localisation est complètement terminée et conditionnée.


DU SOUS-TRAITANT.

On coordonnera l'installateur de la chaudière et les installateurs des autres installations qui pourraient affecter l'installation et le montage final de l'équipement.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Déconnexion des réseaux de distribution et d'évacuation. Démontage de la chaudière et de ses composants. Obturation des conduites connectées à l'élément. Enlèvement et entassement du matériau démonté. Nettoyage des restes d'ouvrage. Charge mécanique du matériau démonté et des restes d'ouvrage dans le camion ou la benne. Implantation à l'aide d'un plan. Présentation des éléments. Montage de la chaudière et de ses accessoires. Implantation et exécution du tout-à-l'égout. Implantation des composants du système d'alimentation. Connexion des éléments du réseau. Mise en marche.


CLAUSES DE FINALISATION.

La chaudière sera solidement fixée au socle ou au mur avec un espace suffisant autour pour permettre les travaux de nettoyage et de maintenance.



CONSERVATION ET MAINTENANCE.

Tous les éléments seront protégés des coups, des matériaux agressifs, de l'humidité et de la saleté.



CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.




Déchets générés

Code CED

Déchets générés

Poids (kg)

Volume (l)

15 01 01

Emballages en papier en en carton.

3,263

4,351

17 02 01

Bois.

3,701

3,365



Emballages:

6,964

7,715
