AAO010

m

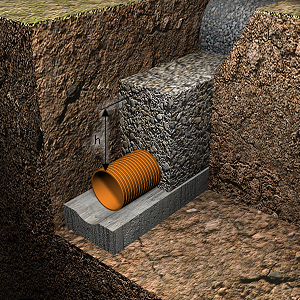

Tranchée drainante.

26.166,34F CFA

Tranchée drainante avec une pente minimale de 0,50%, pour captage des eaux souterraines, au fond de laquelle est placée un tube perforé en PVC à double paroi, celle extérieure annelée et celle intérieur lisse, couleur tuile RAL 8023, avec fentes transversales réparties sur environ 220° dans le creux de l'annelure, pour drainage, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre nominal, 182,4 mm de diamètre intérieur, selon NF EN 13476-1, longueur nominale 6 m, assemblage par tulipe avec joint élastique en EPDM, mis en place sur un dallage en béton massif BCN: CPJ-CEM II/A 32,5 - TP - B 20 - 15/25 - E: 1 - NA - P 18-305, de 10 cm d'épaisseur, en demi-cercle pour recevoir le tube et réaliser les pentes, avec le remblai latéral et supérieur jusqu'à 25 cm au-dessus de la génératrice supérieure du tube avec grave filtrante non classifiée. Comprend le lubrifiant pour montage. Le prix ne comprend ni l'excavation ni le remblai proprement dit.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10hmf040qaed

Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 20 - 15/25 - E: 1 - NA - P 18-305.

0,066

m³

67.179,18

4.433,83

mt11tdv015g

Tube perforé en PVC à double paroi, celle extérieure annelée et celle intérieur lisse, couleur tuile RAL 8023, avec fentes transversales réparties sur environ 220° dans le creux de l'annelure, pour drainage, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre nominal, 182,4 mm de diamètre intérieur, selon NF EN 13476-1, longueur nominale 6 m, assemblage par tulipe avec joint élastique en EPDM.

1,020

m

14.904,59

15.202,68

mt11ade100a

Lubrifiant pour union via un joint élastique de tubes et d'accessoires.

0,005

kg

18.043,21

90,22

mt01ard030b

Grave filtrante sans classification.

0,418

t

11.914,45

4.980,24

mo020

Compagnon professionnel III/CP2 construction.

0,202

h

2.078,52

419,86

mo112

Ouvrier d'exécution I/OE2 construction.

0,404

h

1.303,08

526,44

Frais de chantier des unités d'ouvrage

2,000

%

25.653,27

513,07

Coût d'entretien décennal: 784,99F CFA les 10 premières années.

Montant total HT:

26.166,34

UNITÉ D'OUVRAGE AAO010: TRANCHÉE DRAINANTE.

CLAUSES TECHNIQUES

Tranchée drainante avec une pente minimale de 0,50%, pour captage des eaux souterraines, au fond de laquelle est placée un tube perforé en PVC à double paroi, celle extérieure annelée et celle intérieur lisse, couleur tuile RAL 8023, avec fentes transversales réparties sur environ 220° dans le creux de l'annelure, pour drainage, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre nominal, 182,4 mm de diamètre intérieur, selon NF EN 13476-1, longueur nominale 6 m, assemblage par tulipe avec joint élastique en EPDM, mis en place sur un dallage en béton massif BCN: CPJ-CEM II/A 32,5 - TP - B 20 - 15/25 - E: 1 - NA - P 18-305, de 10 cm d'épaisseur, en demi-cercle pour recevoir le tube et réaliser les pentes, avec le remblai latéral et supérieur jusqu'à 25 cm au-dessus de la génératrice supérieure du tube avec grave filtrante non classifiée. Comprend le lubrifiant pour montage.

CRITÈRE POUR LE MÉTRÉ

Longueur mesurée en projection horizontale, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il y aura une protection pour éviter sa contamination.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix ne comprend ni l'excavation ni le remblai proprement dit.

Code CED

Type

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

0,208

0,139

17 02 03

Plastique.

0,248

0,413

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

1,984

1,323

Déchets générés:

2,440

1,875

17 02 01

Bois.

0,041

0,037

Emballages:

0,041

0,037

Total déchets:

2,481

1,912
