AAB060

U

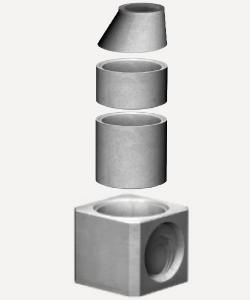

Regard de visite préfabriqué en béton massif.

441.831,50F CFA

Regard de visite, de 1,00 m de diamètre intérieur et de 2,1 m de hauteur utile intérieure, d'éléments préfabriqués en béton massif, sur une dalle de 25 cm d'épaisseur en béton armé BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305 légèrement renforcée avec un treillis électrosoudé, avec fermeture de couvercle circulaire avec blocage et cadre en fonte classe D-400 selon NF EN 124, installé dans revêtement de rues, y compris celles piétonnes, ou zones de stationnement pour tout type de véhicules. Le prix comprend les équipements, la machinerie et les matériels nécessaires pour le déplacement et la disposition des éléments sur chantier, mais il ne comprend ni l'excavation ni le remblai de l'arrière.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10haf040tjhi

Béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305.

0,675

m³

83.897,62

56.630,89

mt07ame100ggh

Treillis soudé 150x300 mm, fils porteurs de 8 mm de diamètre et fils de répartition de 7 mm de diamètre, en acier Fe E 500.

2,250

m²

2.668,44

6.003,99

mt10hmf040tjnf

Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305.

0,495

m³

89.419,90

44.262,85

mt46phm005a

Base préfabriquée en béton massif, de 125x125x100 cm, avec deux orifices de 30 cm de diamètre pour connexion de collecteurs, de 100 cm de diamètre intérieur, avec assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, résistance à la compression supérieure à 250 kg/cm² pour réalisation d'un regard de visite.

1,000

U

137.956,37

137.956,37

mt46phm010b

Anneau préfabriqué en béton massif, avec assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 cm de diamètre intérieur et 50 cm de hauteur, résistance à la compression supérieure à 250 kg/cm², pour réalisation d'un regard de visite.

1,000

U

33.101,17

33.101,17

mt46phm020b

Cône asymétrique préfabriqué en béton massif, avec assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 à 60 cm de diamètre intérieur et 60 cm de hauteur, résistance à la compression supérieure à 250 kg/cm², pour réalisation d'un regard de visite.

1,000

U

46.754,67

46.754,67

mt46thb110b

Lubrifiant pour assemblage avec joint élastique, dans des regards de visite préfabriqués.

0,009

kg

2.351,95

21,17

mt46tpr010q

Couvercle circulaire avec blocage via trois languettes et cadre en fonte ductile de 850 mm de diamètre extérieur et 100 mm de hauteur, passage libre de 600 mm, pour puits, classe D-400 selon NF EN 124. Couvercle revêtu d'une peinture bitumineuse et un cadre pourvu d'un joint d'insonorisation en polyéthylène et d'un dispositif antivol.

1,000

U

71.068,43

71.068,43

mt46phm050

Échelon en polypropylène préformé en U, pour puits, de 330x160 mm, section transversale de D=25 mm, selon NF EN 1917.

6,000

U

3.887,86

23.327,16

mq04cag010a

Camion grue jusqu'à 6 t de charge maximale.

0,232

h

21.862,59

5.072,12

mo041

Compagnon professionnel III/CP2 VRD espaces publics.

4,775

h

1.424,42

6.801,61

mo087

Ouvrier professionnel II/OP VRD espaces publics.

2,387

h

908,13

2.167,71

Frais de chantier des unités d'ouvrage

2,000

%

433.168,14

8.663,36

Coût d'entretien décennal: 22.091,58F CFA les 10 premières années.

Montant total HT:

441.831,50

UNITÉ D'OUVRAGE AAB060: REGARD DE VISITE PRÉFABRIQUÉ EN BÉTON MASSIF.

CLAUSES TECHNIQUES

Regard de visite d'éléments préfabriqués en béton massif, de 1,00 m de diamètre intérieur et de 2,1 m de hauteur utile intérieure, constitué de: dallage de 25 cm d'épaisseur en béton armé BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305 légèrement renforcé avec un treillis électrosoudé 150x300 mm et Ø 8,0-7,0 mm en acier FE E 500; base préfabriquée en béton massif, de 125x125x100 cm, avec deux orifices de 30 cm de diamètre pour connexion de collecteurs, de 100 cm de diamètre intérieur, avec assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, résistance à la compression supérieure à 250 kg/cm²; anneau préfabriqué en béton massif, avec assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 cm de diamètre intérieur et 50 cm d'hauteur, résistance à la compression supérieure à 250 kg/cm²; cône asymétrique préfabriqué en béton massif, avec assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 à 60 cm de diamètre intérieur et 60 cm d'hauteur, résistance à la compression supérieure à 250 kg/cm² et dalle autour de la bouche du cône de 150x150 cm et 20 cm d'épaisseur en béton massif BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305; avec fermeture de couvercle circulaire avec blocage et cadre en fonte classe D-400 selon NF EN 124, installé dans revêtement de rues, y compris celles piétonnes, ou zones de stationnement pour tout type de véhicules. Comprend le béton massif BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305 pour la réalisation d'une rigole dans le fond du puits et le lubrifiant pour montage.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il y aura une protection contre les coups, spécialement pendant le remblayage et le compactage des granulats, et contre le trafic lourd.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix comprend les équipements, la machinerie et les matériels nécessaires pour le déplacement et la disposition des éléments sur chantier, mais il ne comprend ni l'excavation ni le remblai de l'arrière.

Code CED

Type

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

7,700

5,133

17 04 05

Fer et acier.

0,334

0,159

Déchets générés:

8,034

5,292

15 01 01

Emballages en papier et en carton.

0,072

0,096

Emballages:

0,072

0,096

Total déchets:

8,106

5,388
